实验环境

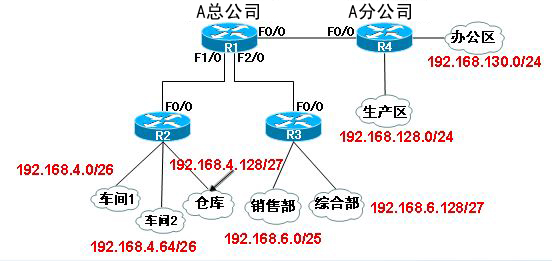

网络拓扑如下图所示，A总公司与分公司通过光纤连接。A总公司分为生产区和办公区两部分，其中生产区有车间1、车间2、库房等部门，办公区有销售部、综合部等部门。A总公司各部门所有主机数分别为：车间1有30台主机、车间2有40台主机、仓库有10台主机、销售部有60台主机、综合部有20台主机。A分公司也分为两个区：生产区和办公区，其具体情况和总公司相似。

   在实验配置时，使用路由Loopback监控模拟各部门主机，具体规定如下。

   A总公司使用R2路由器Loopback0模拟车间1主机、Loopback1模拟车间2主机、Loopback2库房主机、R3路由器Loopback0模拟销售部主机、Loopback1模拟综合部主机。

   A分公司使用R4路由器Loopback0模拟生产区主机、Loopback1模拟办公区主机

需求描述

    A公司已经对IP地址进行了规划，从IP地址规划情况来看，可以在R1上配置汇总的静态路由减少配置。

具体配置

R1上的配置

Router>en    进入特权模式

Router#conf t   进入全局模式

Router(config)#ho r1   更改设备名称为R1

r1(config)#no ip do lo    关闭域名解析

r1(config)#lin 0       进入控制台

r1(config-line)#no exec-t    关闭超时

r1(config-line)#logg s       关闭日志同步

r1(config-line)#int f0/0     进入F0/0接口

r1(config-if)#ip add 192.168.0.9 255.255.255.252    配置IP和掩码

r1(config-if)#no shut          开启接口

r1(config-if)#int f1/0       进入F1/0接口

r1(config-if)#ip add 192.168.0.1 255.255.255.252    配置IP和掩码

r1(config-if)#no shut          开启接口

r1(config-if)#int f2/0    进入F2/0接口

r1(config-if)#ip add 192.168.0.5 255.255.255.252    配置IP和掩码

r1(config-if)#no shut          开启接口

r1(config-if)#exit    返回全局模式

r1(config)#ip route 192.168.4.0 255.255.255.0 192.168.0.2      配置去往车间1、车间2和仓库的汇总路由

r1(config)#ip route 192.168.6.0 255.255.255.0 192.168.0.6      配置去入销售部和综合部的汇总路由

r1(config)#ip route 192.168.128.0 255.255.252.0 192.168.0.10   配置去往生产区和办公区的汇总路由

r1(config)#

R2上的配置

Router>en      进入特权模式

Router#conf t   进入全局模式

Router(config)#ho r2   更改设备名称为R2

r2(config)#no ip do lo   关闭域名解析

r2(config)#lin 0   进入控制台

r2(config-line)#no exec-t    关闭超时

r2(config-line)#logg s   关闭日志同步

r2(config-line)#int f0/0   进入F0/0接口

r2(config-if)#ip add 192.168.0.2 255.255.255.252   配置IP和掩码

r2(config-if)#no shut   开启接口

r2(config-if)#int lo0   进入回环口0   模拟车间1

r2(config-if)#ip add 192.168.4.1 255.255.255.192   配置IP和掩码

r2(config-if)#int lo1    进入回环口1   模拟车间2

r2(config-if)#ip add 192.168.4.65 255.255.255.192   配置IP和掩码

r2(config-if)#int lo2   进入回环口2   模拟仓库

r2(config-if)#ip add 192.168.4.129 255.255.255.224   配置IP和掩码

r2(config-if)#exit   返回全局模式

r2(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.1   配置默认路由

r2(config)#end     返回特权模式

R3上的配置

Router>en   进入特权模式

Router#conf t   进入全局模式

Router(config)#ho r3   更改设备名称为R3

r3(config)#no ip do lo   关闭域名解析

r3(config)#lin 0      进入控制台

r3(config-line)#no exec-t    关闭超时

r3(config-line)#logg s   关闭日志同步

r3(config-line)#int f0/0   进入F0/0接口

r3(config-if)#ip add 192.168.0.6 255.255.255.252    配置IP和掩码

r3(config-if)#no shut    开启接口

r3(config-if)#int lo0   进入回环口0  模拟销售部

r3(config-if)#ip add 192.168.6.1 255.255.255.128   配置IP和掩码

r3(config-if)#int lo1   进入回环口1  模拟综合部

r3(config-if)#ip add 192.168.6.129 255.255.255.224   配置IP和掩码码

r3(config-if)#exit  返回全局模式

r3(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.5  配置默认路由

r3(config)#end               返回特权模式

R4上的配置

Router>en   进入特权模式

Router#conf t   进入全局模式

Router(config)#ho r4   更改设备名称

r4(config)#no ip do lo 关闭域名解析

r4(config)#lin 0   进入控制台

r4(config-line)#no exec-t  关闭超时

r4(config-line)#logg s   关闭日志同步

r4(config-line)#int f0/0   进入F0/0接口

r4(config-if)#ip add 192.168.0.10 255.255.255.252   配置IP和掩码

r4(config-if)#no shut   开启接口

r4(config-if)#int lo0   进入回环0口  模拟生产区

r4(config-if)#ip add 192.168.128.1 255.255.255.0   配置IP和掩码

r4(config-if)#int lo1   进入回环1口   模拟办公区

r4(config-if)#ip add 192.168.130.1 255.255.255.0   配置IP和掩码

r4(config-if)#exit    返回全局模式

r4(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.9   配置默认路由

r4(config)#

下面为在R2和R3上进行PING的测试结果，全部能通，证明汇总路由的正确。

r2#ping 192.168.6.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.6.1, timeout is 2 seconds:

..!!!

Success rate is 60 percent (3/5), round-trip min/avg/max = 68/82/92 ms

r2#ping 192.168.6.129

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.6.129, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 60/80/136 ms

r2#ping 192.168.128.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.128.1, timeout is 2 seconds:

.!!!!

Success rate is 80 percent (4/5), round-trip min/avg/max = 60/71/84 ms

r2#ping 192.168.130.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.130.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 60/80/120 ms

r2#

r3#ping 192.168.128.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.128.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 52/76/104 ms

r3#ping 192.168.130.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.130.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 52/77/148 ms

r3#
