AWardBIOS图解四——电源管理设置

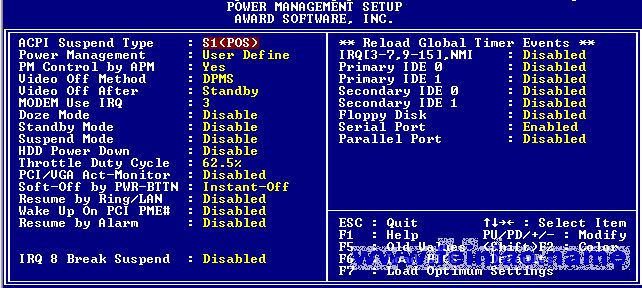

power management setup(电源管理设置) 如下图

  (注:AWardBIOS的其它设置,请参考博客里的其它文章)

ACPI suspend type  (设置ACPI功能的节电模式)

      选项有S1 (POS) S3

      s1休眠模式是一种低能耗状态,在这种状态下,不会有系统数据丢失。S3 休眠模式是一种能低能耗状态,在这种状态下,系统仅对主要设备供电,比如主内存和可唤醒系统设备,并且系统数据将被保存在主内在。一旦有“唤醒”事件发生,系统恢复到休眠以前的状态。



Power Management(节电模式的主控项),

       有三种设定:

  Max Saving(最大节电)在一个较短的系统不活动的周期 (DozeMODEStandbyMODE SuspendMODEHDD Power Down四种 模式的缺省值均为1分钟)以后,使系统进入节电模式,这 种模式节电最大。

  MIN Saving(最小节电)在一段较长的系统不活动的周期在这种情况下, (DozeMODE,StandbyMODE,SuspendMODE三种模式 的缺省值均为 1小时,HDD Power Down模式的缺省值为15 分钟 )后,使系统进入节电模式。

  USER DEFINE 自设义设置节能模式,不节能是缺省设置。



PM Control by APM(由APM控制能源管理)

  选项:EnabledDisabled

  APM的执行将可增强电源的省电模式和关掉CPU的内部时钟。系统的认值是Enabled,若设置Disable,系统在开启PM(Power Managerment,电源管理)时,BIOS将会略过APM的功能。



 Video Off Method(屏幕关闭)

        选项可设为 V/H SyncBlankDpmsBlank Screen三种。

  V/H SyncBlank将关闭显示卡水平与垂直同步信号的输出端口,向视频缓冲区写入空白信号。

  DPMS(显示电源管理系统)设定允许BIOS在显示卡有节电功能时,对显示卡进行节能信息的初始化。只有显示卡支持绿色功能时,用户才能使用这些设定。如果没有绿色功能,则应将该行设定为Blank Screen(关掉屏幕)

  Blank Screen(关掉屏幕)当管理关掉显示器屏幕时,缺省设定能通过关闭显示器的垂直和水平扫描以节约更多的电能。没有绿色功能的显示器,缺省设定只能关掉屏幕而不能终止 CRT的扫描。



Video off AfterVGA关闭)

  选项:Doze(打盹)、StandBy(待命)、Suspend(睡眠)

  Doze模式降低CPU时钟;StandBy模式在Doze模式之后出现,进一步减低CPU速度;Suspend模式完全停止CPU时钟。此设置决定在哪一个状态下开始关闭视频设备。



MODEM Use IRQMODEM使用的IRQ号)

  选项:345791011

  决定MODEM所采用的IRQ号,以便远程唤醒时发出合适的中断信号,默认值是IRQ3



Doze Mode(打盹模式)

  选项:1Min(分钟)、2Min4Min8Min12Min20Min30Min40Min1Hour(小时)、Disabled

  当系统在额定的时间内未被使用,进入打盹模式的时间,disabled则不进入节能状态。



Standby Mode(待命模式)

  选项:1Min(分钟)、2Min4Min8Min12Min20Min30Min40Min1Hour(小时)、Disabled

  当系统在额定的时间内未被使用,进入待命模式的时间,disabled则不进入节能状态。





Suspend Mode(睡眠模式)

  选项:1Min(分钟)、2Min4Min8Min12Min20Min30Min40Min1Hour(小时)、Disabled

  当系统在额定的时间内未被使用,进入睡眠模式的时间,disabled则不进入节能状态。



HDD Power Down(硬盘关闭控制)

  选项:1~15MinDisabled

  当系统在额定的时间内未被使用,截断硬盘电源的时间,disabled则不进入节能状态。不过在使用此选项时,首先要确保把Power Management选项设为User Define



Throttle Duty Cycle(节能周期)

  选项:12.5%25%37.5%50%62.5%75.0%

  控制电脑的节能周期,默认值为62.5%,数值越小节能越少。



PCI/VGA Active MonitorPCI/视频激活显示器)

  选项:EnabledDisabled

  开启此特性后,能通过视频信号来唤醒在节能状态的显示器。



Soft-Off by PWR-BTTN”与某些主板上的“Power Button Override”功能相似,它们都只适用于ATX电源,当设置成Instant-Off时,按下电源开关后机器立即断电,与传统机器相似,而设置成Delay 4Secs时,要连续按住电源开关4秒钟以上才断电,如果不足4秒,系统将转入Suspend状态(“Suspend Mode”必须已设为Enabled)。



Power On By Ring/lan(响铃开机/网卡唤醒)

  选项:EnabledDisabled

  开启此特性后,能用远程软件打开计算机。



WAKE UP ON PCI PME#(是否PCI设备来唤醒系统。)

    选项:EnabledDisabled



Resume By Alarm(警报恢复)

  选项:EnabledDisabled

  开启此特性后,满足警告条件就立即恢复原来状态。



IRQ 8 Break Suspend

  选项:EnabledDisabled

  开启此特性后,使用IRQ 8可以中断节能状态。



Reload Global Timer Events(系统唤醒事件)

  选项:EnabledDisabled

  开启了以下特性,当有特定事件发生时,电脑就会从睡眠状态中苏醒。

  IRQ[3-79-15]NMI

  Primary IDE 0(主IDE第一个设备接口)

  Primary IDE 1(主IDE第二个设备接口)

  Secondary IDE 0(副IDE第一个设备接口)

  Secondary IDE 1(副IDE第二个设备接口)

  Floppy Disk(软驱)

  Serial Port(串行口)

  Parallel Port(并行口)
